Transporte lineal XTS
Sistema de transporte lineal Beckhoff
Sistema XTS

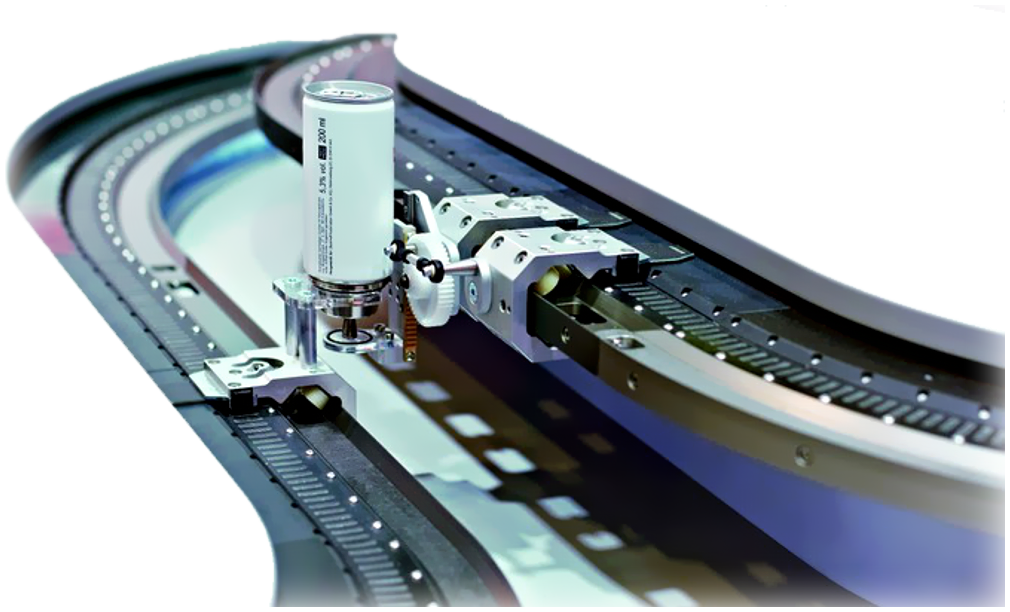

El sistema de transporte lineal XTS (eXtended Transport System) une los beneficios de los sistemas rotativos y lineales. XTS es un sistema mecatrónico que contiene todas las funciones necesarias para el funcionamiento: un motor lineal modular totalmente integrado con electrónica de potencia y medición de posición en un solo dispositivo, un motor como pieza movil y un carril de guía mecánico. Las aplicaciones más diversas se pueden realizar con estos pocos componentes coordinados.
Las geometrías, longitudes y radios deseados están formados por el número y la elección de los componentes. XTS permite el transporte individual de productos con un flujo continuo de material. Debido al bajo volumen de construcción, se puede mejorar el rendimiento energético y reducir significativamente el tamaño de una máquina.
Carácteristicas del XTS
Beckhoff ahora posee un sistema de movimiento líneal para transporte, empaquetado, montaje y aplicaciones de recogida (Pick And Place). El ssitema XTS es modulable, inteligente y manejado por tecnología Beckhoff, EL nuevo sistema de movimiento XTS provee una flexibilidad sin precedentes.
Entre las características principales del XTS (eXtended Transport System) podemos destacar:
- Aumenta la velocidad de producción y la flexibilidad.
- Aumenta el rendimiento del proceso.
- Reconfiguración del sistema sobre la marcha.
- Asignación de diferentes procesos para obtener moyor productividad.
- Menos mantenimiento correctivo.
Los beneficios mas destacodos del sistema XTS son:
- Cambio de configuracion con solo un comando.
- Fácilmente adaptable mediante la reducción de herramientas.
- Modular, adaptable y escalable para cualquier aplicación
- Opera más rápido con menos tiempo de inactividad.
- Reduce el consumo de energía a través de la transmisión directa.

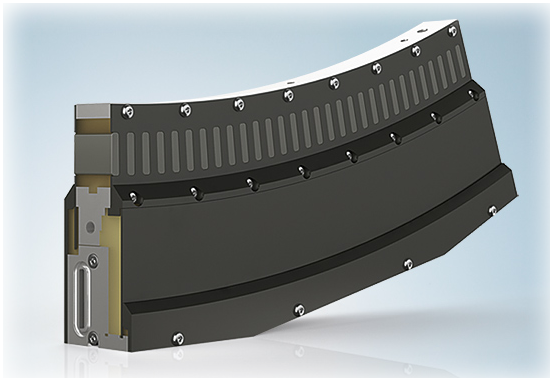

Motores lineales con radio de 22,5º
Con los nuevos módulos de motor, el sistema de transporte XTS (eXtended Transport System) se vuelve considerablemente más flexible. Los módulos de motor rectos y curvos (180º) se complementan con nuevas variantes con un radio de 22,5º. Esto hace posible nuevas geometrías como círculos completos, a modo de giro interior o exterior, o cuadrados con esquinas redondeadas. Esto permite ampliar el espectro de aplicaciones, por ejemplo, con la mesa rotatoria flexible y nuevos recorridos de vía individuales.
El sistema de transporte lineal XTS está compuesto por motores lineales modulares con electrónica de potencia integrada y registro de recorrido, con 1 a n Movers inalámbricos y el carril guía mecánico. Con estos pocos componentes se pueden realizar las más diversas aplicaciones, geometrías, longitudes y radios. Los módulos de motor AT2020-0250 (+22,5°, giro exterior) y AT2025-0250 (-22,5°, giro interior) amplían considerablemente las posibilidades del sistema XTS en relación a sus recorridos de vía. Mediante la combinación de diferentes radios y rectas se puede realizar una adaptación óptima a la aplicación. Para los nuevos módulos de motor también se dispone de los correspondientes carriles guía.
Técnica de accionamiento
El XTS ofrece la posibilidad de realizar cambios de producto y de formato,así como pequeños lotes sin intervención mecánica y en un breve periodo de tiempo. Los sistemas mecánicos complejos y costosos se sustituyen por software. Con los nuevos módulos de motor se pueden realizar otros ámbitos de aplicación:

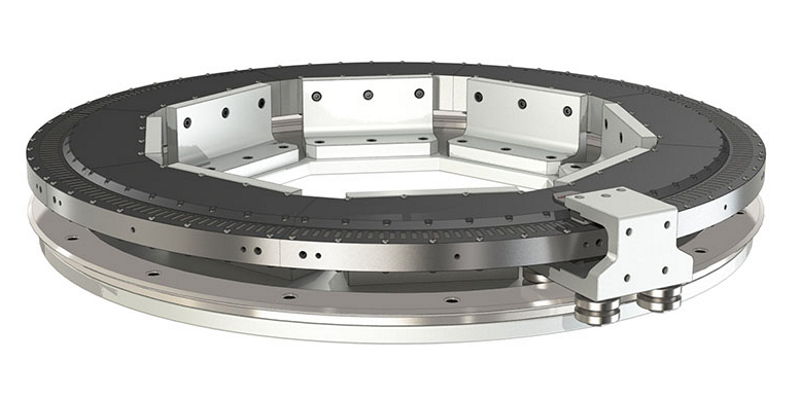

- Círculo completo, en el que el Mover corre por fuera.
- Círculo completo, con Movers que corren por dentro.
- Polígono, arcos unido con tramos rectos

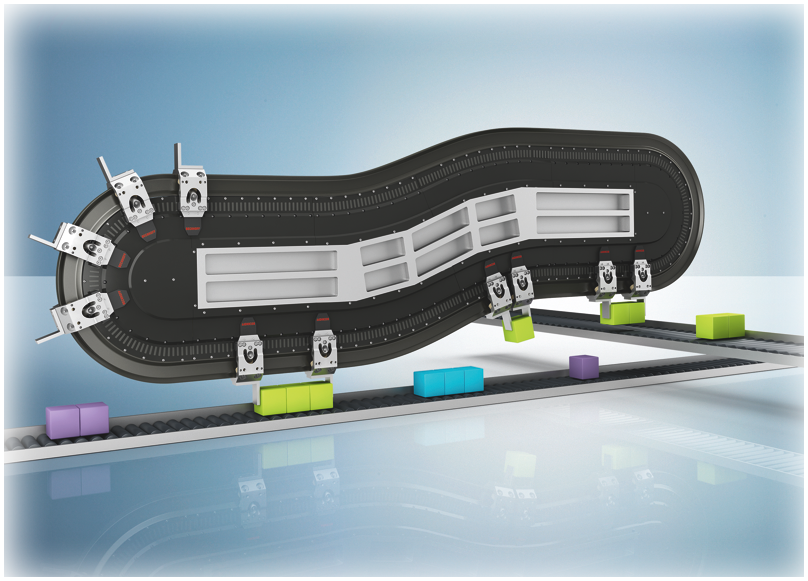

- Guía de vía en forma de escalones o S.
- Rectángulo redondeado de tamaño libre
