Modulos de Entrada y Salida Beckhoff

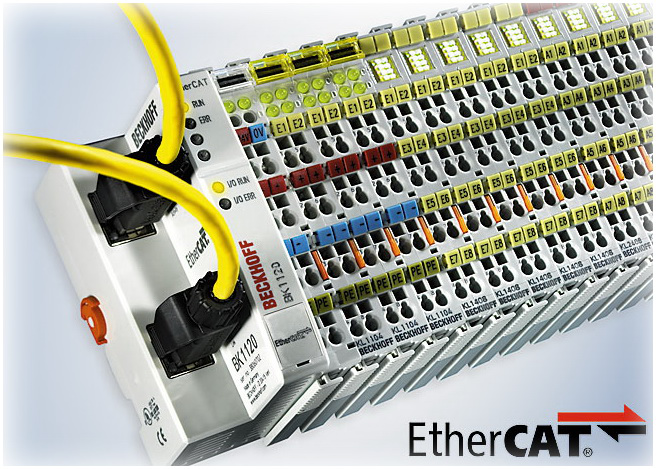

Terminales EtherCAT

Sistemas de comunicación de alta velocidad

Cuando otros enfoques de Ethernet en tiempo real requieren tarjetas maestras o escáner especiales, EtherCAT gestiona con tarjetas de interfaz Ethernet muy rentables.

Un rendimiento excepcional, una topología flexible y una configuración sencilla caracterizan a EtherCAT (Ethernet para la tecnología de automatización y de control). EtherCAT establece nuevos estándares donde los sistemas de bus de campo convencionales alcanzan sus límites: 1.000 entradas (E) y salidas (S) distribuidas en 30 μs, tamaño de red casi ilimitado y una integración vertical óptima gracias a las tecnologías Ethernet e Internet. Con EtherCAT, la costosa topología en estrella de Ethernet se puede reemplazar con una línea simple o estructura de árbol - no se requieren componentes de infraestructura caros. Todos los tipos de dispositivos Ethernet se pueden integrar a través de un switch o switch port. Cuando otros enfoques de Ethernet en tiempo real requieren tarjetas maestras o escáner especiales, EtherCAT gestiona con tarjetas de interfaz Ethernet muy rentables.

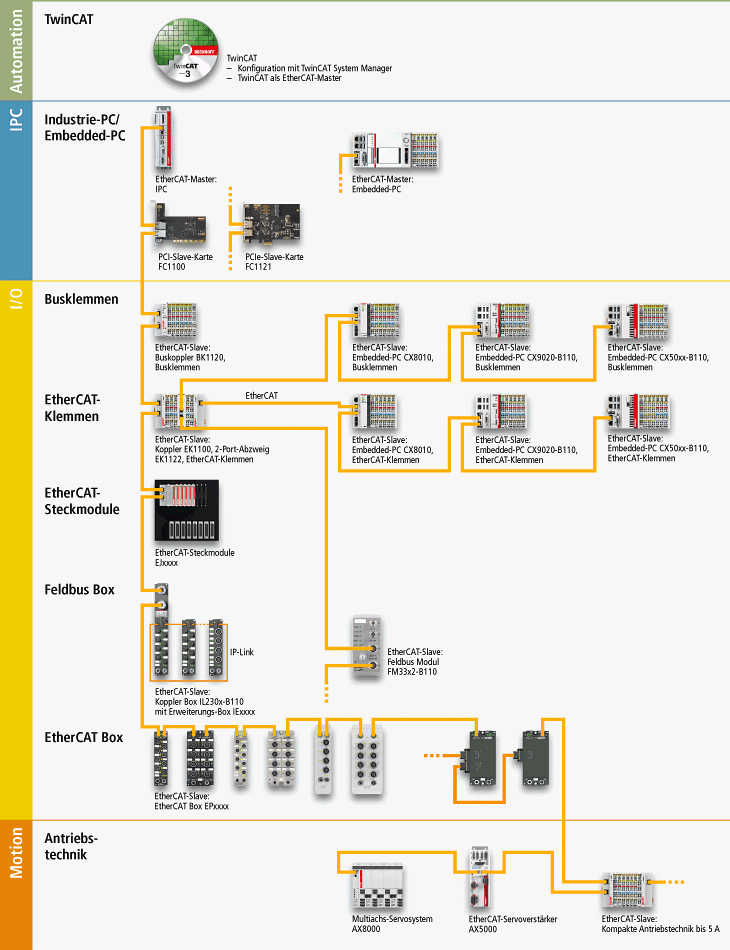

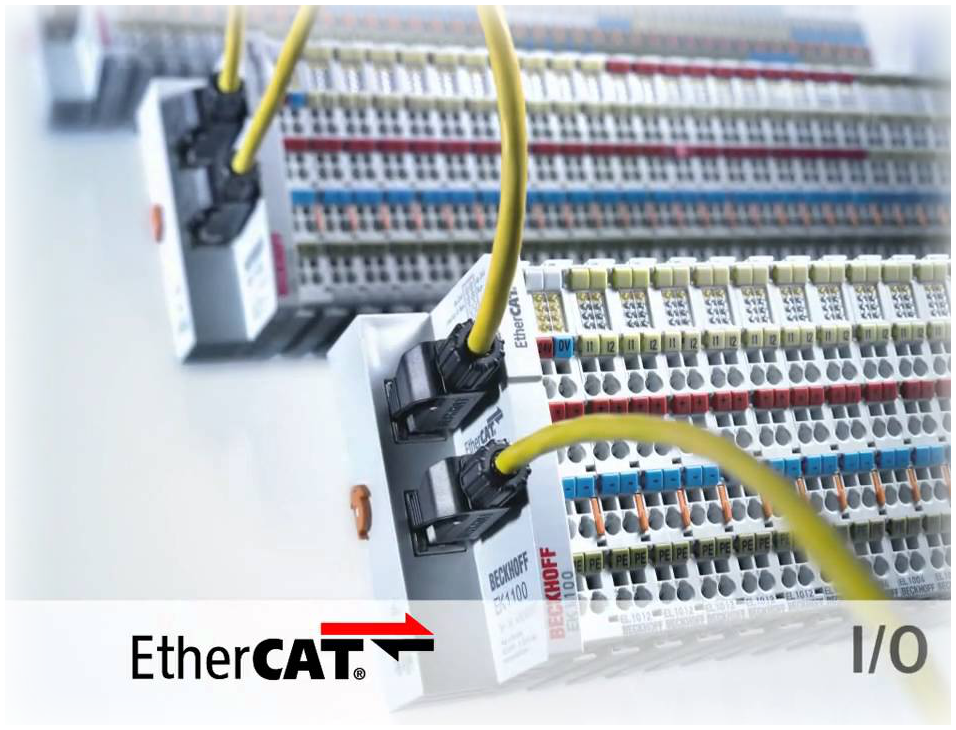

Estructura de EtherCAT

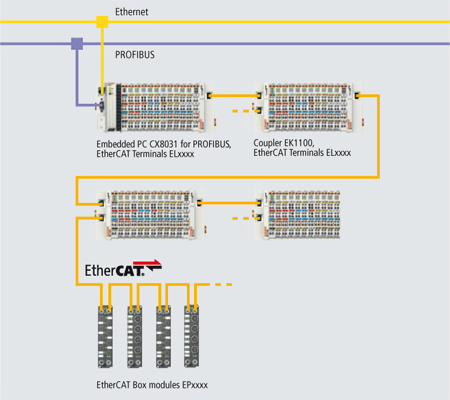

Línea, árbol o estrella: EtherCAT soporta casi cualquier topología. La estructura de las líenas de bus conocidas también esté disponible para Ethernet. Se puede utilizar el cable estandar y flexible de transferencia de las señales, opcionalmente, a modo de Ethernet (100Base-TX) o por E-bus (LVDS) señal de la representación. De fibra óptica de plástico (FOP) se pueden utilizar en aplicaciones especiales. El ancho de banda completo de la red Ethernet - como diferentes de fibra óptica y cables de cobre - se puede utilizar en combinación con interruptores o convertidores de medios de comunicación. Fast Ethernet o E-bus puede ser seleccionada en función de la distancia. El Fast Ethernet física permite una longitud de cable de 100 metros entre dispositivos, mientras que la línea de E-bus está destinado a distancias de hasta 10m. El tamaño de la red es casi ilimitada ya que se pueden conectar hasta 65535 dispositivos. La tecnología EtherCAT es plenamente compatible con Ethernet y verdaderamente abierta. El protocolo Ethernet tolera otros servicios basados en protocolos y en la misma red física - por lo general, incluso con un mínimo de pérdida de rendimiento. No hay restricciones.

Mezcla libre de señales

Los terminales EtherCAT adecuados están disponibles para todos los tipos de señales digitales y analógicas comunes que se encuentran en el mundo de la automatización. Dispositivos de bus de campo, p. Para PROFIBUS, PROFINET, CANopen, DeviceNet, Interbus, IO-Link o Lightbus, se integran mediante terminales maestro / esclavo de bus de campo local. La extracción del maestro del bus de campo guarda las ranuras PCI en el PC. Cualquier dispositivo Ethernet puede ser integrado localmente a través de terminales de puerto de switch. La granularidad fina de los terminales EtherCAT permite una composición precisa de bits de los canales de E / S requeridos. Los terminales EtherCAT digitales están diseñados como terminales de 2, 4, 8 o 16 canales. En la variante de 16 canales, las señales digitales de entrada y salida están dispuestas de forma ultra compacta dentro de una caja de terminales estándar a través de un ancho de sólo 12 mm. Las señales analógicas estándar de ± 10 V, 0 ... 10 V, 0 ... 20 mA y 4 ... 20 mA están disponibles como variantes de 1, 2, 4 y 8 canales dentro de una carcasa estándar.

Los Terminales EtherCAT permiten la conexión de todos los sensores y actuadores relevantes. El protocolo EtherCAT permanece completamente intacto hasta el terminal individual.
